Display/Touch Evaluation Kit Verhalten von kapazitivem Touch vorab sondieren

Mit dem Touch Evaluation Kit von EBV und LNT kann das Verhalten von kapazitiven Sensoren evaluiert werden.
Mit dem Touch Evaluation Kit von EBV und LNT kann das Verhalten von kapazitiven Sensoren evaluiert werden.

Mit der Kombination aus Touch-Monitor und SoCrates-Board von EBV können Entwickler ein grafisches Benutzerinterface mit kapazitivem Eingabesystem einfach aufzubauen und evaluieren.

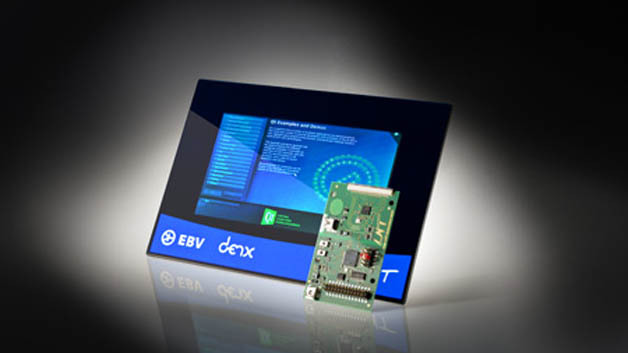

EBV Elektronik und LNT Automation stellen das gemeinsam entwickelte Display/Touch Evaluation Kit vor. Das Evaluation Kit besteht aus dem 7-Zoll-Touch mit Display (EVK2TI1) von LNT und dem SoCrates-Board von EBV. Das LNT EVK2TI1 besteht aus einem 10-Finger-Multitouchsensor mit 7-Zoll-Diagonale und ultra-dünner Leiterbahnführung für einen besonders schmalen Rand. Er ist auf einem 3 mm starken Glas gebondet und mit dem dazu gehörigen Controller Board »Touchinterface 1« (mit Atmel mxT768E) verbunden. Das Controller Board kann dann per I²C, SPI oder RS-232 mit einem Mikrocontroller verbunden werden oder per USB mit einem Linux- oder Windows-Entwicklungsrechner. Alle Schnittstellen sind auf einem
beigefügten USB-Stick dokumentiert. Das TFT-Display zeigt 800 x 480 Punkte und wird über LVDS an das SoC-FPGA angeschlossen.

Mit Cyclone-V-SoC und intelligentem Touchcontroller

Das SoCrates-Board ist mit einem Cyclone-V-SoC des Typs 5CSEBA6U23C7N bestückt und verfügt somit über 110 K Logikeinheiten, 112 DSP-Blöcke und 5,4 Mbit RAM. Zudem bietet SoCrates eine Vielzahl von Schnittstellen, u.a. einen UART-zu-USB-Umsetzer, die bereits angesprochene TFT-LVDS-Schnittstelle, eine CMOS-Sensor-Schnittstelle sowie A/D- und D/A-Wandler. Auch der USB-Blaster zum Konfigurieren und Debuggen des Cyclone V SoC ist bereits auf dem Board integriert.

»Kapazitive Eingabesysteme reagieren in der Regel sehr empfindlich auf Umwelteinflüsse wie Temperatur, Feuchtigkeit, metallische Rahmen, Druck sowie elektromagnetische Einstrahlungen.«, sagt Harald Friedrich, Vertical Segment Director FPGA bei EBV Elektronik aus. Das von LNT Automation entwickelte Touchinterface 1 nutzt die Leistung der max-Touch Familie von Atmel. Mit der von LNT implementierten Sensorstruktur können die genannten Störungen durch Umwelteinflüsse nahezu komplett eliminiert werden, was bei herkömmlichen Touchsensoren zu enormen Softwareaufwendungen führt. LNT bietet zudem die komplette Unterstützung und Abstimmung der Elektronik im Kundenprojekt bis hin zur erfolgreichen Umsetzung. Eine einfachere Version des Evaluations-Tool-Kit auch ohne Display steht den Kunden ebenfalls zur Auswahl. Das Display/Touch-Kit ist ab sofort bei LNT verfügbar.
