STMicroelectronics 1500-V-Superjunction-MOSFET vorgestellt

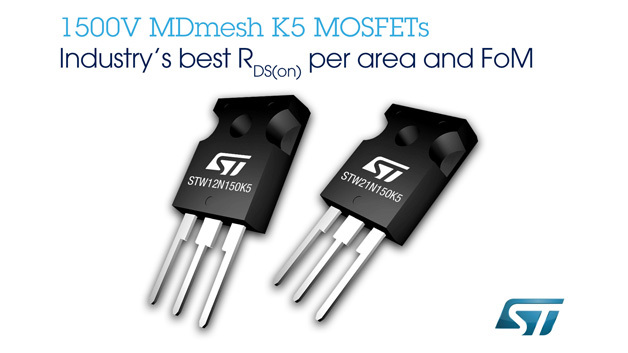

Die Leistungs-MOSFETs der Reihe »MDmesh K5« bieten den niedrigsten On-Widerstand pro Flächeneinheit und die geringste Gateladung auf dem Markt.
Die Leistungs-MOSFETs der Reihe »MDmesh K5« bieten den niedrigsten On-Widerstand pro Flächeneinheit und die geringste Gateladung auf dem Markt.

Mit der Serie »MDmesh K5« hat STMicroelectronics Superjunction-Leistungs-MOSFETs mit 1500 Sperrspannung präsentiert, welche die Voraussetzungen für umweltfreundlichere und sicherere Netzteile bieten soll.

Die Nachfrage nach mehr Ausgangsleistung für Hilfs-Schaltnetzteile beispielsweise in Servern wächst stetig. In dieser Anwendung ist die Betriebssicherheit der Stromversorgung ein entscheidender Faktor dafür, die Ausfallzeiten zu minimieren. Ein weiteres Einsatzgebiet sind industrielle Applikationen wie etwa Schweißgeräte oder die Fabrikautomatisierung. In diesen Anwendungen mit Ausgangsleistungen von 75 W bis 230 W und mehr sind Superjunction-MOSFETs die erste Wahl, weil sie sich durch herausragende dynamische Schalteigenschaften auszeichnen.

Die Leistungs-MOSFETs der Reihe MDmesh K5 bieten laut STMicroelectronics den niedrigsten On-Widerstand (RDS(on)) pro Flächeneinheit und die geringste Gateladung (QG) auf dem Markt, was die industrieweit beste FoM (Figure of Merit) ergibt. Die Bauelemente eignen sich besonders für alle gängigen Netzteiltopologien, zu denen neben der Standardtopologie auch Quasiresonanz-Wandler und Sperrwandler mit aktiver Klemmung gehören. Hinzu kommen LLC-Halbbrückenwandler für Anwendungen, die einen hohen Wirkungsgrad (bis zu 96 Prozent) haben müssen und über einen weiten Eingangsspannungsbereich hinweg Ausgangsleistungen bis nahe 200 W erfordern. Die ersten beiden Produkte der neuen Familie sind der »STW12N150K5« und der »STW21N150K5« für maximale Drain-Source-Ströme von 7 A beziehungsweise 14 A. Geboten wird eine Gateladung von 47 nC (STW12N150K5) beziehungsweise ein On-Widerstand von 0,9 Ω (STW21N150K5). Beide Bausteine sin in Produktionsstückzahlen im TO-247-Gehäuse erhältlich und kosten 14,- US-Dollar (ab 1000 Stück).
